Γενικά

Καπνοδόχος Θεωρείται το σύνολο των δομικών ή άλλων στοιχείων που εξασφαλίζουν την επαγωγή των καυσαερίων στον αέρα. Κάθε λέβητας πρέπει να έχει ιδιαίτερη καπνοδόχο. Επιτρέπεται η σύνδεση περισσότερων λεβήτων στην ίδια καπνοδόχο, εάν η απαγωγή των καυσαερίων γίνεται με μηχανικά μέσα. Στην περίπτωση χρήσης αερίων καυσίμων, επιτρέπεται η σύνδεση δύο ή περισσότερων λεβήτων στην ίδια καπνοδόχο. Η καπνοδόχος πρέπει να κατασκευάζεται από ανθεκτικά και άκαυστα υλικά και να έχει δείκτη πυραντίστασης όχι μικρότερο από δύο ώρες. Η καπνοδόχος πρέπει να στηρίζεται με ασφάλεια σε όλη τη διαδρομή της πάνω σε τοίχο, δάπεδο ή στο έδαφος. Η κατασκευή της καπνοδόχου πρέπει να είναι τέτοια, ώστε να εξασφαλίζεται: Η ομαλή ροή καυσαερίων σε κανονικές συνθήκες λειτουργίας. Η στεγανότητα των τοιχωμάτων, ώστε να μη διαφεύγουν αέρια. Η αντοχή στα φορτία που δέχεται. Η αντοχή σε συνθήκες που δημιουργούνται από τυχόν ανάφλεξη αποθέσεων στο εσωτερικό των καπνοδόχων. Η αντοχή τους σε χημικές προσβολές που προκαλούνται από τα προϊόντα της καύσης. Η θερμική μόνωση, ώστε η θερμοκρασία εξωτερικής επιφάνειας να είναι κάτω των 50ο βαθμών C στη βάση της καπνοδόχου, ανεξάρτητα αν αυτή είναι προσιτή ή όχι. Τα εσωτερικά τοιχώματα της καπνοδόχου πρέπει να είναι λεία χωρίς ρωγμές και διαβρώσεις. Σε εσωτερικές καπνοδόχους πρέπει να εξασφαλίζεται η ελεύθερη διαστολή αυτής. Στη διαδρομή της καπνοδόχου πρέπει να αποφεύγονται οι καμπές. Η σύνδεση του οριζόντιου τμήματος της καπνοδόχου με το κατακόρυφο τμήμα της πρέπει να γίνεται υπό γωνία τουλάχιστον 100 μοιρών. Η ελεύθερη διατομή της καπνοδόχου πρέπει να είναι κατά το δυνατό ή κυκλική ή ορθογωνική και να διατηρείται σταθερή καθ όλη τη διαδρομή της. Απαγορεύεται για οποιοδήποτε λόγο μεταβολή της διατομής της καπνοδόχου. Σε ορθογωνικές διατομές καπνοδόχων η σχέση πλευρών πρέπει να είναι το πολύ 1/1,5. Ο υπολογισμός της διατομής της καπνοδόχου γίνεται σύμφωνα με το αντίστοιχο πρότυπο ΕΛΟΤ-447.

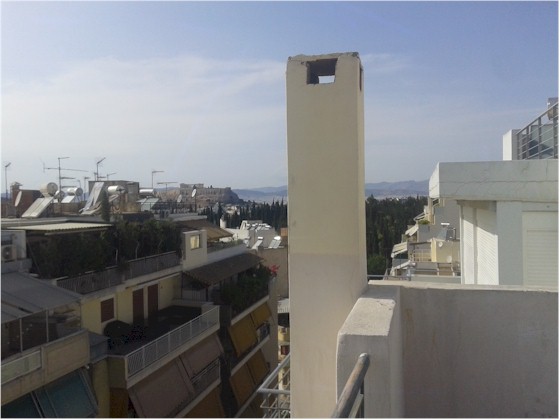

Η καπνοδόχος πρέπει να καταλήγει τουλάχιστον 1 μ από το σημείο εξόδου της, 0,70 μ από οποιαδήποτε ακμή κτιρίου που βρίσκεται σε ακτίνα μικρότερη των 3 μ από αυτή και 1,50 μ από καυστά υλικά. Σε περίπτωση που υπάρχουν ανοίγματα που βρίσκονται ψηλότερα από την απόληξη της καπνοδόχου και σε οριζόντια απόσταση μικρότερη των 10 μ από αυτήν και η αρμόδια αρχή διαπιστώνει ενόχληση από την εκπομπή καυσαερίων, μπορεί να επιβάλλει την ανύψωση της καπνοδόχου ή να διατάξει άλλα μέτρα για τον περιορισμό της ενόχλησης σε ανεκτά όρια. Για κάθε καπνοδόχο προβλέπεται άνοιγμα καθαρισμού στη βάση της που να κλείνει ερμητικά. Προ του ανοίγματος αυτού πρέπει να υπάρχει ελεύθερος χώρος τουλάχιστον 1 τμ. Σε περίπτωση που υπάρχει οριζόντιο τμήμα της καπνοδόχου κάτω από το έδαφος, πρέπει να ληφθεί ειδική πρόνοια, ώστε να παραμένει αυτό ξηρό και απρόσβλητο από τυχόν διαρροές υπόγειων ή βρόχινων νερών. Στο τμήμα αυτό της καπνοδόχου πρέπει να υπάρχουν ειδικά ανοίγματα επιθεώρησης και καθαρισμού που να κλείνουν στεγανά με χυτοσιδηρά καλύμματα. Καπναγωγός είναι η διάταξη που συνδέει το λέβητα με την καπνοδόχο. Ο καπναγωγός πρέπει να είναι θερμικά μονωμένος. Μπορεί να κατασκευαστεί από τούβλα κτιστός, από τσιμέντο ή από χαλυβδοελάσματα πάχους τουλάχιστο 3 χλστ. για καπναγωγό διατομής μεγαλύτερης των 500 τετραγωνικών εκατοστών. Εάν μεταξύ του λέβητα και της καπνοδόχου δεν παρεμβάλλεται καπνοσυλλέκτης, πρέπει: να ανέρχεται με κλίση 15% τουλάχιστο εάν είναι μεταλλικός. να έχει διατομή κατά 20% μεγαλύτερη της διατομής της αντίστοιχης καπνοδόχου και να ανέρχεται με κλίση 1% τουλάχιστο αν είναι κτιστός. Σε περίπτωση χρήσης ελαφρού πετρελαίου (diesel) στις εγκαταστάσεις κεντρικής θέρμανσης, απαγορεύεται η εγκατάσταση ειδικών συσκευών συγκράτησης αιθάλης (καπνοσυλλέκτες).
